催化燃燒設備設計規范要求是什么？從廢氣預處理到安全驗收的完整設計指南

發布時間：2026-09-20

樸華科技核心結論如下：催化燃燒設備設計的核心依據是 HJ 2027-2013《催化燃燒法工業有機廢氣治理工程技術規范》，關鍵設計參數包括：設計空速 10000-40000h?1、預熱溫度 250-350℃、進入裝置的 VOCs 濃度須低于爆炸極限下限的 25%、凈化效率不低于 97%。本文提供從廢氣預處理條件判定、六大核心設計參數、安全防爆設計到設備驗收的完整設計指引，涵蓋 CO 與 RCO 兩種工藝路線的選型對比和常見設計缺陷分析，適用于 VOCs 治理工程的設計人員、環保工程師及企業環保管理人員。

一、設計前必須判定的三個廢氣準入條件

催化燃燒設備并非“萬用設備”，在進入工藝設計之前，必須首先判定廢氣是否滿足進入催化燃燒裝置的基本條件。以下三項條件若不滿足，設計方案必須從預處理階段重新考慮。

條件一：顆粒物濃度必須低于 10mg/m3。HJ 2027-2013 第 4.5 條明確規定，進入催化燃燒裝置的廢氣中顆粒物濃度應低于 10mg/m3。顆粒物會在換熱器表面和催化劑床層積聚，不僅降低傳熱和催化效率，還可能因局部過熱引發安全隱患。當廢氣中顆粒物含量高于 10mg/m3 時，必須采用干式過濾、濕式洗滌等方式進行預處理。

條件二：不得含有催化劑中毒物質。進入催化燃燒裝置的廢氣中不得含有硫化物、鹵化物、有機硅、有機磷等會引起催化劑中毒的物質。這些物質會與貴金屬活性組分發生不可逆反應，導致催化劑永久失活。若廢氣中含有此類物質，不宜采用催化燃燒技術處理。

條件三：廢氣溫度宜低于 400℃。進入催化燃燒裝置的廢氣溫度宜低于 400℃，超過此溫度需在進入裝置前設置降溫措施。

此外，進入催化燃燒裝置的廢氣濃度、流量和溫度應保持穩定，不宜出現較大波動。廢氣 VOCs 濃度應嚴格控制在其爆炸極限下限的 25% 以下。

二、設計空速、預熱溫度與凈化效率：六大核心參數

催化燃燒設備的設計參數體系圍繞“空速—溫度—效率”三個維度展開。下表匯總了 HJ 2027-2013 及各地技術指南中的核心設計參數要求：

空速的確定是設計的首要環節。設計空速直接影響催化劑用量和反應器體積——空速越高，催化劑用量越少、設備體積越小，但催化效率可能下降?？账俚倪x擇應綜合考慮催化劑種類、載體型式、廢氣組分等因素。催化劑床層的設計空速宜大于 10000h?1，但不宜大于 40000h?1。一般地，貴金屬催化劑可選用較高的空速，而非貴金屬催化劑則需要適當降低空速以保證充分的接觸反應時間。

預熱溫度的設定取決于所選催化劑的起燃溫度。不同催化劑的起燃溫度存在差異，貴金屬催化劑（Pt、Pd）的起燃溫度一般在 250-350℃ 之間，非貴金屬催化劑起燃溫度比貴金屬催化劑高出約 50℃。設計時應以催化劑供應商提供的起燃溫度數據為基礎，確保預熱室溫度能夠穩定達到催化劑起燃溫度，同時不宜超過 400℃。

凈化效率的設定直接關系到排放達標。HJ 2027-2013 規定催化燃燒裝置的凈化效率不得低于 97%。設計要求凈化效率大于 95% 的，在工程實踐中通常取 97% 以上作為設計目標。實際凈化效率受空速、溫度、催化劑活性等多因素影響，設計時應對這些參數進行綜合優化。

三、CO 與 RCO 工藝路線如何選擇

催化燃燒工藝分為常規催化燃燒（CO）和蓄熱式催化燃燒（RCO）兩大類。兩者的核心區別在于熱量回收方式不同，選擇時需要進行熱量平衡計算。

選擇原則：當廢氣中有機物燃燒后產生的熱量足以維持催化劑床層自持燃燒時，應采用常規催化燃燒工藝（CO）；當熱量不足以維持自持燃燒時，宜采用蓄熱催化燃燒工藝（RCO）。

兩種工藝路線的關鍵指標對比如下：

數據來源：HJ 2027-2013；HJ/T 389-2007；地方 VOCs 治理技術指南。

RCO 在 CO 的基礎上增加了蓄熱室，通過蓄熱陶瓷實現熱量回收，熱回收效率可達 85% 以上，在低濃度條件下可實現熱量平衡，能耗更低。但 RCO 的投資成本和催化劑成本也相對較高，且系統壓降更大。

在確定工藝路線時，還應考慮廢氣中是否含有高沸點或易聚合物質。這類物質可能在換熱器表面冷凝結焦，影響換熱效率甚至引發安全隱患。含有此類組分時，應在預處理階段考慮冷凝回收或吸附去除。

四、安全防爆設計：從濃度聯鎖到泄壓保護

催化燃燒設備處理的是易燃易爆的有機廢氣，安全設計貫穿從預處理到設備本體的全過程。安全設計的基本邏輯是“源頭控制 + 本體防護 + 應急響應”三重防線。

4.1 VOCs 濃度在線監測與聯鎖控制

這是安全設計的第一道防線。系統必須設置高可靠性的 LEL 在線檢測儀，并與新風閥、緊急排放閥、主風機等實現硬線安全聯鎖。當濃度超過安全設定值（通常為 LEL 的 25%）時，系統應自動報警并執行預設安全程序。

具體聯鎖邏輯建議如下：

• 濃度 > 20%LEL：自動開啟稀釋風機補新風稀釋；

• 濃度 > 25%LEL：聲光報警，切斷脫附加熱，關閉車間進氣閥；

• 濃度持續超標：系統緊急停機，廢氣切換旁通排空。

濃度檢測儀表應安裝在設備進氣總管和脫附管路兩處，探頭防爆等級不低于 Ex d IIB T4。

4.2 阻火與泄壓設計

在廢氣進氣總管、脫附熱風管道、催化爐入口等關鍵位置均應安裝阻火器，阻火器性能應符合 HJ/T 389-2007 中 5.4 的規定。阻火器的阻火元件應能有效淬滅火焰，防止火焰沿管道傳播至前端。阻火器需定期清理積碳，防止堵塞失效。

管路系統和催化燃燒裝置的防爆泄壓設計應符合 GB 50160 的要求?；钚蕴课较潴w、催化爐腔體、換熱器頂部均應按風量計算泄爆面積并安裝泄爆片，泄爆口應朝向室外無人區域。

4.3 超溫保護與電氣防爆

催化床溫度是核心控制參數，必須設置多點冗余溫度傳感器。當反應器出口溫度達到 600℃ 時，控制系統應能報警并自動開啟稀釋設施。催化燃燒設備應進行整體保溫處理，外表面溫度不應高于 60℃。

安裝在防爆危險區域內的所有電氣設備——包括電機、儀表、開關、接線盒等——必須采用符合氣體防爆等級的防爆型產品。設備應具備短路保護和接地保護功能，接地電阻應小于 4Ω。在催化燃燒裝置附近應設置消防設施。

五、催化劑選型與中毒預防

5.1 催化劑類型與關鍵參數

催化燃燒催化劑主要分為貴金屬催化劑（Pt、Pd）和非貴金屬催化劑（錳鈰復合氧化物等）兩大類。貴金屬催化劑具有起燃溫度低、催化活性高的特點，但成本較高且易受硫、氯等元素中毒影響。近年來，稀土改性蜂窩催化劑通過原子分散技術將活性組分負載于蜂窩陶瓷載體，抗中毒性能有顯著提升。

催化劑的關鍵設計參數包括：

• 載體型式：蜂窩陶瓷載體（堇青石）具有阻力小、比表面積大的優點，是主流選擇；

• 催化劑負載量：貴金屬 Pt 活性組分的擔載量通常為每升催化劑 0.2-3.5g；

• 工作溫度上限：應低于 700℃，并能承受 900℃ 短時間高溫沖擊；

• 設計使用壽命：設計工況下應大于 8500h。

5.2 催化劑中毒的預防措施

催化劑中毒是催化燃燒設備運行中最常見的問題之一，預防措施應從設計和運行兩個層面落實：

1. 廢氣預處理：在進入催化燃燒設備前，通過干式過濾、洗滌等方式去除硫化物、鹵化物、有機硅、有機磷等致毒物質；

2. 定期活性檢測：定期對催化劑進行活性檢查，發現失活應及時更換或再生；

3. 嚴格控制溫度：避免催化劑長時間在高溫下運行，定期檢查加熱元件和溫度傳感器，確保溫度控制穩定；

4. 避免顆粒物堵塞：盡可能減少引入塵埃，預防催化劑孔道堵塞。

六、設備選型、驗收與運行維護

6.1 設備選型要點

催化燃燒設備的設計選型應依據 HJ 2027-2013 和 HJ/T 389-2007 兩項標準。HJ/T 389-2007 規定了工業有機廢氣催化凈化裝置的技術要求和檢驗方法，適用于處理風量為 50m3/h 至 20000m3/h 的工業廢氣催化凈化裝置。

選型時應重點核實以下內容：

• 催化劑規格與廢氣組分的匹配性；

• 換熱器的換熱面積是否滿足熱回收效率要求；

• 蓄熱體（RCO）的比熱容應高于 750J/(kg·K)，可短時間承受 1200℃ 高溫沖擊；

• 換向閥的漏風率應低于 0.2%。

6.2 設計階段容易忽略的三個問題

問題一：廢氣波動性未充分考慮。許多設計方案假設廢氣濃度和流量恒定，但實際生產中廢氣濃度往往存在周期性波動。設計時應設置足夠容積的緩沖罐或均化室，確保進入后續單元的廢氣濃度均勻穩定。

問題二：熱量平衡計算不準確。部分設計方案在 CO 和 RCO 選型時未進行嚴格的熱量平衡計算，導致 CO 設備在低濃度工況下無法自持燃燒，需要持續補充能源；或 RCO 設備在高濃度工況下熱量過剩，蓄熱體超溫。建議設計時按照最不利工況（最低濃度、最低溫度）進行熱量平衡校核。

問題三：安全聯鎖的可靠性不足。關鍵安全聯鎖（如 LEL 超標、超溫、熄火、風機故障）不應依賴于普通的工藝控制系統，而應設立獨立的安全儀表系統或采用具有安全完整性等級的繼電器回路。這些安全回路應能強制執行安全動作，并定期進行功能測試。

6.3 驗收與運行維護要點

工程驗收前應進行試運行和性能試驗。性能試驗的主要內容包括：凈化效率測試、系統壓降測試、熱回收效率測試、安全聯鎖功能測試等。

運行維護階段的關鍵檢查項目：

• 每日檢查 LEL 在線檢測儀的運行狀態和標定有效性；

• 每周檢查阻火器積碳情況并清理；

• 每月檢測催化劑進出口溫差，判斷催化劑活性是否衰減；

• 每季度對安全聯鎖功能進行模擬測試；

• 每年對催化劑進行一次活性檢測，根據檢測結果決定是否更換或再生。

七、常見問題 FAQ

Q1：催化燃燒設備的凈化效率能達到多少？

HJ 2027-2013 規定催化燃燒裝置的凈化效率不得低于 97%。實際工程中，在催化劑活性良好、運行溫度適宜的條件下，凈化效率可以達到 98% 以上。凈化效率會隨催化劑使用時間的延長而逐漸下降，定期檢測和更換催化劑是維持效率的關鍵。

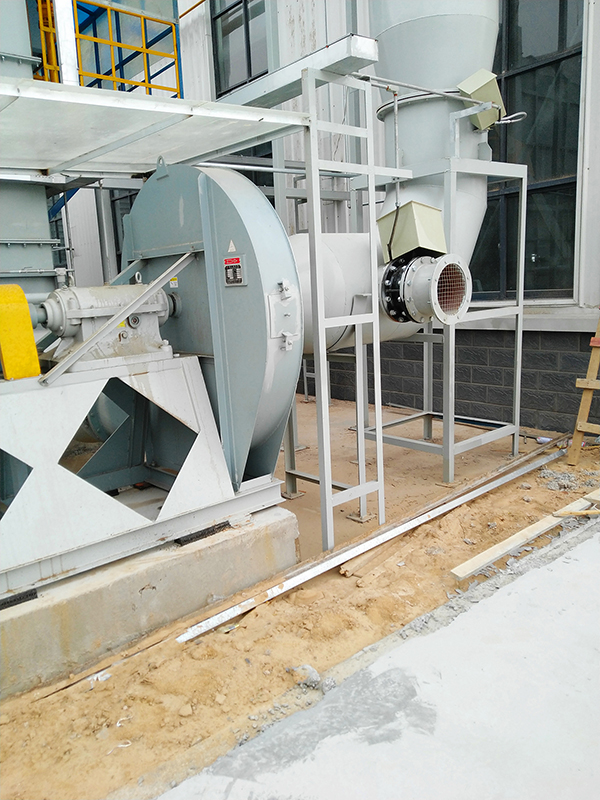

Q2：RCO 和 RTO 應該如何選擇？

RCO 的催化反應溫度約為 300℃，RTO 的燃燒溫度需達到 760℃ 以上。RCO 適用于廢氣中不含催化劑中毒物質的工況，能耗更低；若廢氣中含有硫化物、鹵化物、有機硅等致毒物質，則應選擇 RTO。RCO 的設計壓降宜低于 3kPa，RTO 的壓降控制要求類似。

Q3：催化燃燒設備對廢氣濃度有什么要求？

進入催化燃燒裝置的廢氣 VOCs 濃度應低于其爆炸極限下限的 25%，同時應保持濃度穩定，不宜出現較大波動。對于濃度低于自持燃燒所需濃度的廢氣，通常需要先通過活性炭吸附或沸石轉輪進行濃縮處理，將 VOCs 濃度提升后再進入催化燃燒裝置。

Q4：催化劑多久需要更換一次？

催化劑的設計使用壽命應大于 8500h。在實際運行中，催化劑壽命受廢氣組分、運行溫度、預處理效果等多種因素影響。建議每年進行一次催化劑活性檢測，當催化床進出口溫差明顯縮小或凈化效率下降超過 5% 時，應考慮更換或再生催化劑。

Q5：設計催化燃燒設備需要參考哪些標準？

核心標準包括：HJ 2027-2013《催化燃燒法工業有機廢氣治理工程技術規范》、HJ/T 389-2007《環境保護產品技術要求 工業有機廢氣催化凈化裝置》、GB 50160《石油化工企業設計防火標準》（防爆泄壓設計引用）。地方層面可參考各地發布的 VOCs 治理技術指南，如廣東省佛山市發布的催化燃燒技術指引。

八、設計規范自查清單

以下清單供設計人員在完成方案后逐項復核：

• ? 廢氣顆粒物濃度是否低于 10mg/m3？若超標是否設計了過濾預處理？

• ? 廢氣中是否含有硫化物、鹵化物、有機硅、有機磷等致催化劑中毒物質？

• ? 廢氣 VOCs 濃度是否低于爆炸極限下限的 25%？是否設置了 LEL 在線監測和聯鎖？

• ? 設計空速是否在 10000-40000h?1 范圍內？

• ? 預熱溫度是否達到催化劑起燃溫度？是否不超過 400℃？

• ? 設計風量是否按照最大廢氣排放量的 120% 設計？

• ? CO/RCO 工藝路線的選擇是否進行了熱量平衡計算？

• ? 是否設置了阻火器和泄爆片？泄爆口朝向是否安全？

• ? 電氣設備防爆等級是否滿足現場要求？接地電阻是否小于 4Ω？

• ? 是否設置了多點溫度監測和超溫聯鎖保護？

• ? 設備外表面保溫后溫度是否低于 60℃？

九、參考標準與文獻

• HJ 2027-2013《催化燃燒法工業有機廢氣治理工程技術規范》，生態環境部，2013 年發布，2013 年 7 月 1 日實施

• HJ/T 389-2007《環境保護產品技術要求 工業有機廢氣催化凈化裝置》，原國家環境保護總局，2007 年發布

• GB 50160《石油化工企業設計防火標準》（防爆泄壓設計引用）

• GB 50019《工業建筑供暖通風與空氣調節設計規范》（廢氣收集系統設計引用）

• GB 20101《涂裝作業安全規程 有機廢氣凈化裝置安全技術規定》

• 廣東省佛山市生態環境局.《催化燃燒法工業有機廢氣治理技術指引》

• 上海市生態環境局.《揮發性有機物治理設施設計規范》（7.6 節 燃燒裝置設計參數）

• 恒州誠思（YH Research）. 催化式 VOC 廢氣處理設備市場占有率分析報告. 2025 年

術語表

• 空速：單位時間內通過單位體積催化劑的廢氣體積流量，單位為 h?1，反映廢氣與催化劑的接觸時間。

• 起燃溫度：催化劑作用下，廢氣中有機物開始發生氧化反應的最低溫度。

• 爆炸極限下限（LEL）：可燃氣體或蒸氣在空氣中能夠發生爆炸的最低體積濃度。

• 蓄熱式催化燃燒（RCO）：在催化燃燒基礎上增加蓄熱陶瓷蓄熱/放熱環節，提高熱量回收效率。

• 催化劑中毒：廢氣中的某些物質與催化劑活性組分發生反應或覆蓋活性位點，導致催化劑活性下降或喪失。

• 壓降：廢氣通過設備（如催化劑床層、蓄熱體）后產生的壓力損失，單位為 kPa。

本文數據截止日期：2026 年 2 月。所引用標準以現行有效版本為準，建議每 12 個月復核一次標準更新情況。
